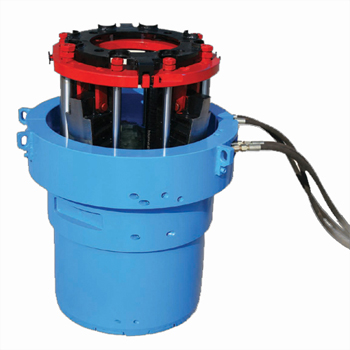

QW型钻杆气动卡瓦
2014年8月19日 浏览1225次
钻杆气动卡瓦是用于石油和天然气钻井起、下钻作业的一种理想的井口机械化动力工具，适用于各种类型钻机转盘使用。可以取代传统的双吊卡作业或手提式钻杆卡瓦 作业方式，它具有安装方便，操作简单，气动升降，自动化程度高，安全性能高，工人劳动强度低，提高起下钻速度等特点，一定程度上能提高钻井时效。
|
型号 |
QW175 |
QW205（520） |
QW275 |
QW375 |
|
适用转盘 |
ZP175 |
ZP205（520） |
ZP275 |
ZP375 |
|
气源工作压力(MPa) |
0.6-0.9 |
0.6-0.9 |
0.6-0.9 |
0.6-0.9 |
|
有效卡紧长度(mm) |
420 |
420 |
420 |
420 |
|
最大载荷(kN) |
2000 |
3000 |
3500 |
3500 |
|
最大通径(mm) |
220 |
220 |
220 |
220 |
|
卡瓦体卡紧位置高度(mm) |
≤45 |
≤45 |
≤45 |
≤45 |
|
卡瓦体放开位置高度(mm) |
≤300 |
≤300 |
≤300 |
≤300 |
|
适用钻杆尺寸 |
31/2-51/2″ |
31/2-51/2″ |
31/2-51/2″ |
31/2-51/2″ |
|
外形尺寸（直径×高）(mm) |
Ø443×584 |
Ø520×584 |
Ø697×581 |
Ø481×612 |
|
重量(kg) |
440 |
620 |
1020 |
920 |
