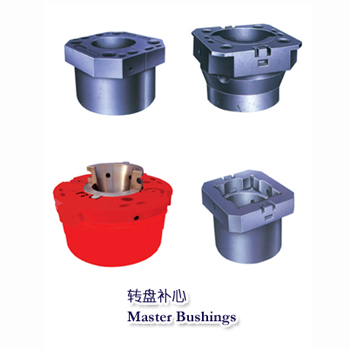

转盘补心
2014年8月19日 浏览1504次
转盘主补心及内衬适用于ZP175-ZP375转盘，材料为优质合金钢铸件,尺寸符合SY/T5080-2004《石油钻机和修井机用转盘》及API Spec.7K标准要求。主补心分为四销驱动和四方驱动两种型式，有整体式和分体式两种结构。转盘补芯有MSS、MDSP、MSPC、MSP、MPCH等型号，适用于17.1/2-49.1/2in的转盘，可与National、Oilwell、Emsco、Ideco、Gardner等公司产品完全互换，产品按API Spec 7K规范要求设计、制造。
|
补心型号 |
适用转盘（in） |
内衬 |
卡持管径(in) |
|
MSS分体 |
17.1/2 |
- |
2.3/8-8.5/8 |
|
18 | |||
|
20.1/2 | |||
|
23 | |||
|
27.1/2 | |||
|
MSS整体 |
17.1/2 |
1011 |
2.3/8-7.5/8 |
|
1024 |
2.3/8-8.5/8 | ||
|
20.1/2 |
1011 |
2.3/8-7.5/8 | |
|
1024 |
2.3/8-8.5/8 | ||
|
22 |
1011 |
2.3/8-7.5/8 | |
|
1024 |
2.3/8-8.5/8 | ||
|
23 |
1011 |
2.3/8-7.5/8 | |
|
1024 |
2.3/8-8.5/8 | ||
|
27.1/2 |
1022 |
2.3/8-7.5/8 | |
|
1025 |
2.3/8-8.5/8 | ||
|
1026 |
9.5/8-10.3/4 | ||
|
MDSP分体 |
17.1/2 |
- |
2.3/8-8.5/8 |
|
20.1/2 |
2.3/8-8.5/8 | ||
|
MSPC整体 |
20.1/2 |
Bowl 1809 |
2.3/8-8.5/8 |
|
Bowl 1902 |
9.5/8-10.3/4 | ||
|
Body only 1805 |
11.3/4-13.3/8 | ||
|
23 |
Bowl 1810(No3) |
2.3/8-8.5/8 | |
|
Bowl 1904(No2) |
9.5/8-10.3/4 | ||
|
Bowl 1903(No1) |
11.3/4-13.3/8 | ||
|
27.1/2 |
Bowl 1810(No3) |
2.3/8-8.5/8 | |
|
Bowl 1904(No2) |
9.5/8-10.3/4 | ||
|
Bowl 1903(No1) |
11.3/4-13.3/8 | ||
|
MSP分体（销驱动） |
27.1/2 |
- |
2.3/8-8.5/8 |
|
MPCH |
37.1/2 |
Bowl 6608(No3) |
2.3/8-8.5/8 |
|
Bowl 6609(No2) |
9.5/8-10.3/4 | ||
|
Bowl 6610(No1) |
11.3/4-13.3/8 | ||
|
49.1/2 |
MPCH37.1/2+Bowl 6608(No3) |
2.3/8-8.5/8 | |
|
MPCH37.1/2+Bowl 6609(No2) |
9.5/8-10.3/4 | ||
|
MPCH37.1/2+Bowl 6610(No1) |
11.3/4-13.3/8 |
